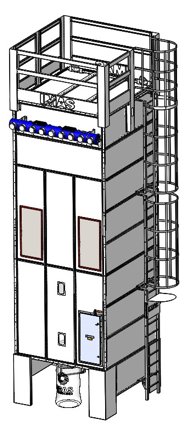

МОДУЛЬНЫЕ ФИЛЬТРЫ Серии «M23» и «M30», Бункерная версия

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Используемые для очистки газообразных выбросов, образующихся во время промышленных процессов, они изготовлены из горячеоцинкованного листа и подходят для работы с мелкоим порошком, сухим порошком или порошком с низкой влажностью, даже в высоких концентрациях. Также можно обрабатывать волокнистые материалы. Они доступны в большом диапазоне моделей с рукавами или картриджами. Особое внимание было уделено проектированию каждой части, из которой состоит пылеулавливающая система, была выполнена пропорциональная оценка фильтрующей батареи с точки зрения объема и скорости движения, рассчитаны размеры осаждающей камеры и линий потока, внимание уделялось входным и выходным участкам со скоростью менее 20 м / с, наклону бункера более 45 ° и оптимизации системы очистки (путем сжатого воздуха), данные были получены после многочисленных испытаний, проведенных для определения сечения клапанов системы очистки, оптимальной дальности и периодичности выстрелов системы очистки

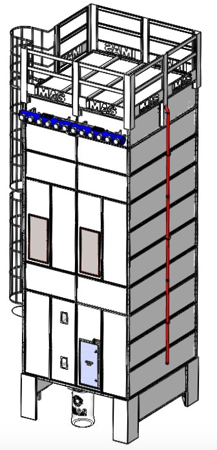

РАБОЧИЙ ПРИНЦИП ФИЛЬТРОВ МОД. М23 И М30, ВЕРСИИ К

Пылеулавливающий фильтр, работающий на отрицательном давлении, пересекается потоком запыленного воздуха, который попадает сбоку в нижнюю часть основного корпуса, над бункером, где благодаря значительному увеличению сечения и, как следствие, уменьшению скорости, более крупные частицы осаждаются под действием силы тяжести, в то время как более мелкие частицы, переносимые потоком, задерживаются фильтрующим материалом. Жидкость без примесей проходит через рукава или картриджи снаружи внутрь, проходит через внутреннюю часть фильтрующих элементов, расположенных вертикально, и выходит наверх. Во время нормальной работы системы , когда реле давления обнаруживает увеличение перепада давления из-за прогрессирующего засорения фильтров, электронный блок управления автоматически активирует очистку, управляя циклом электромагнитных клапанов, которые будут выпускать воздух импульсами внутри каждого ряда фильтров. Возникающая ударная волна, усиленная эффектом «Вентури», открывает поры фильтрующего материала и позволяет отделить порошки, которые далее попадают в бункер, а затем собираются в контейнеры тележки или перемещаются с помощью поворотных клапанов. Это происходит без остановки производственных процессов.
